Procedimento para criar VPN Site-to-Site:

Criar uma nova rede VPC no painel do cloud:
Acessar o painel cloud no painel.skymail.net.br, clicar na aba Cloud, depois Painel Avançado ou gerencia-la no painel cloud.
- selecionar Rede

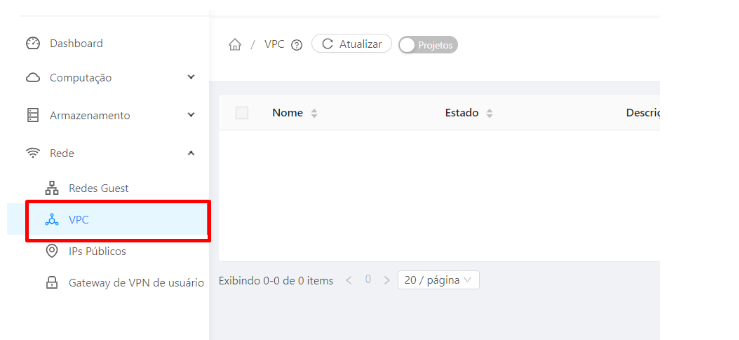

- selecionar visualização: VPC

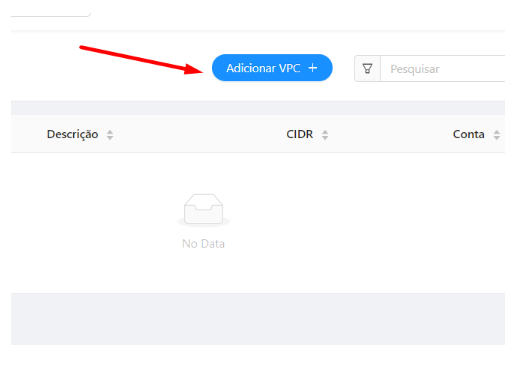

clicar em Adicionar VPC

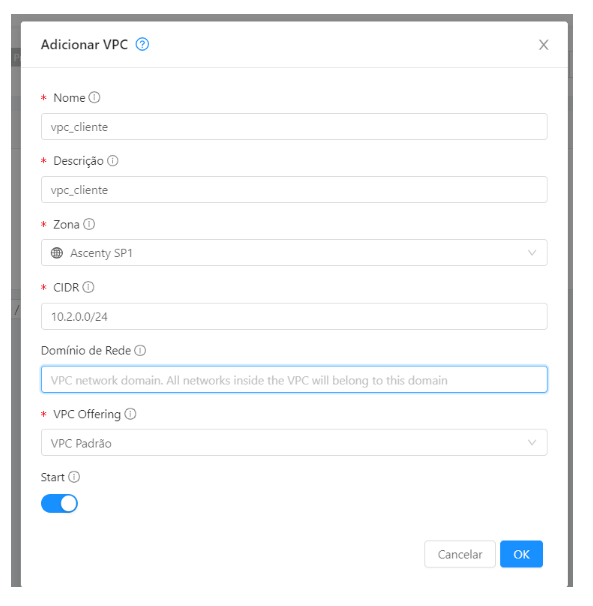

preencher com as informações necessárias
* Super CIDR = Defina um range de IP's que será usado como rede interna da VPN. Por exemplo 10.2.0.0/24, diferente do range atual já usado pelas vms

Criar uma nova camada no painel do cloud:
- selecionar Rede
- selecionar VPC

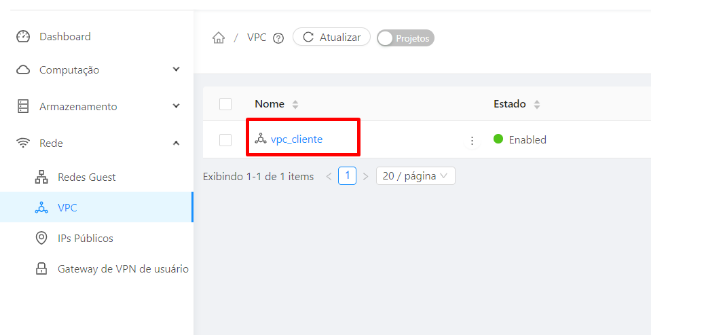

- Clica na VPC que acabou de criar

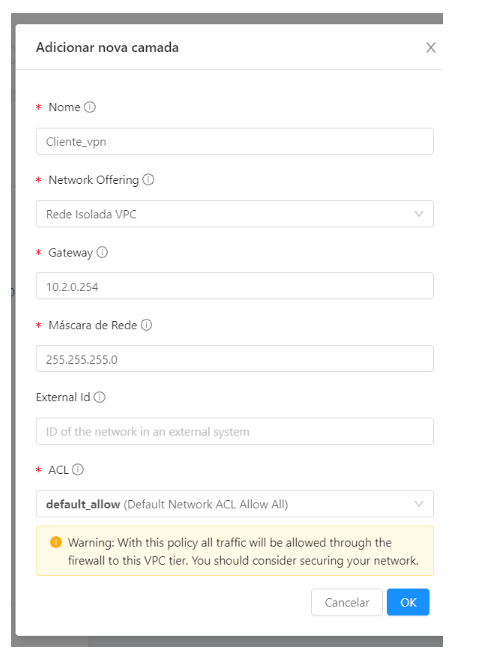

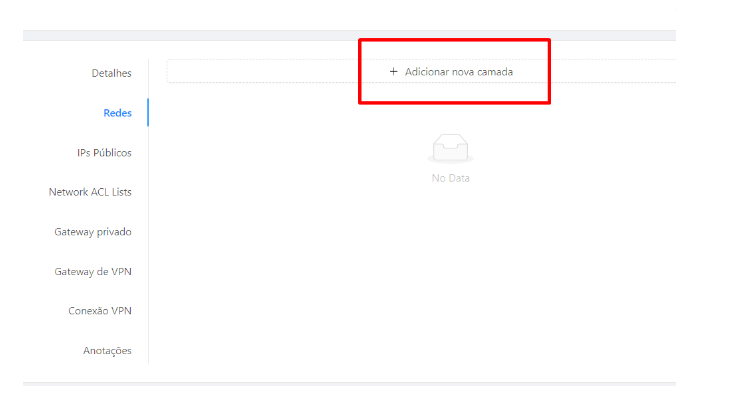

Em rede, clica em adicionar nova camada

preencher com as informações necessárias
- Gateway = IP do roteador virtual da VPN no range da rede VPN (passo 1). Ex.: 10.2.0.254
- Mascara de Rede = utilizar a mesma do passo 1. Ex.: 255.255.255.0 (equivalente ao /24)
- ACL: default_allow = libera todos acessos por padrão

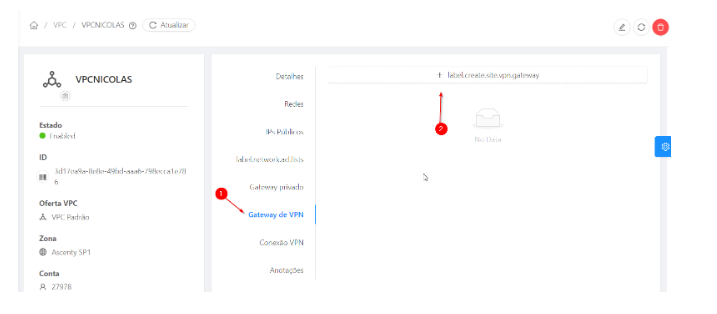

Em seguida, em Gataway de VPN clique em label.create.site.vpn.gataway

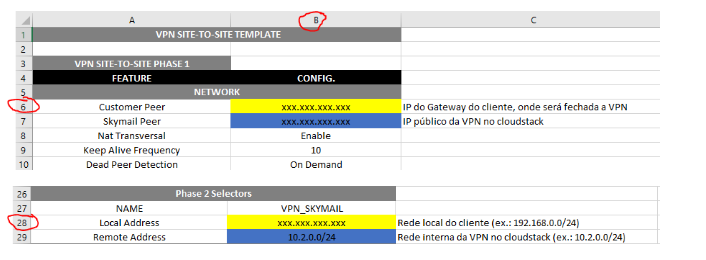

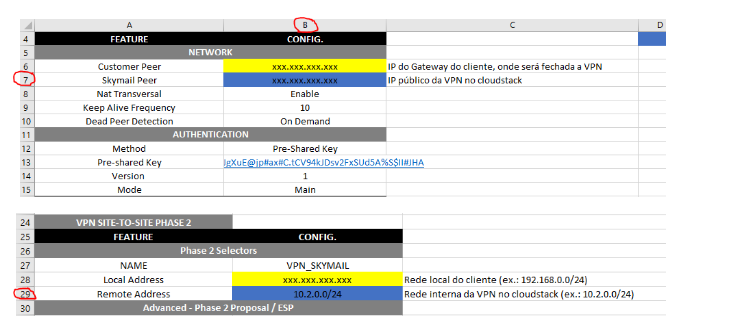

Preencher a planilha seguindo o arquivo modelo, a phase 1 é feita do lado da Skymail, e a fase 2 do lado do cliente
- Preencher a célula B7 com o IP publico gerado ao criar a VPN e a celular B29 com o mesmo range utilizado para criar a camada de rede da VPN

- Completar os dados das células B6 e B28, após ter esses dados criar o gateway da VPN

Criar um novo gateway VPN
no painel do cloud:
- selecionar Rede

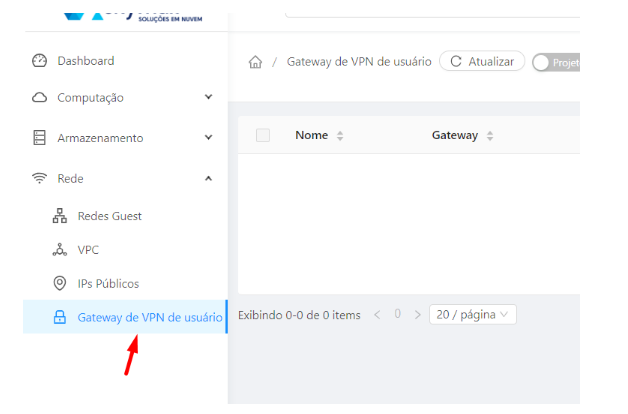

- selecionar visualização: Gateway de VPN de usuário

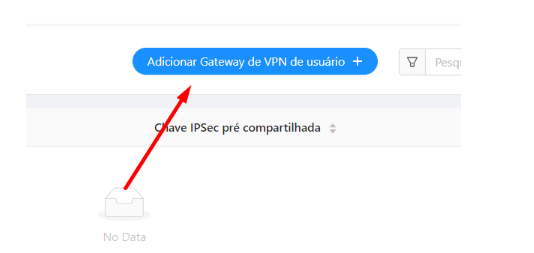

clicar Adicionar Gateway de VPN de usuário

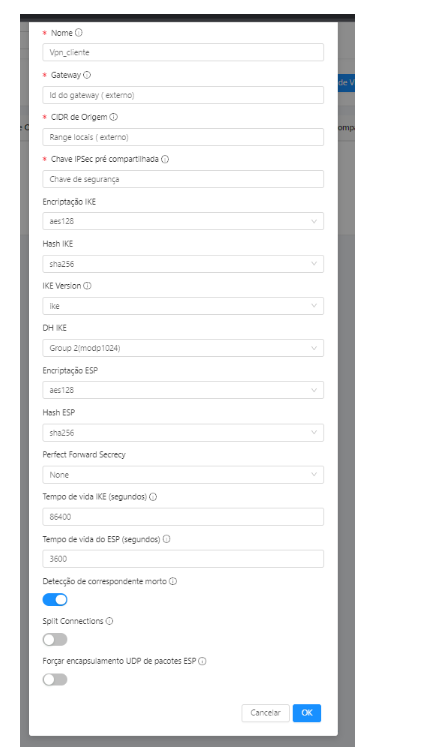

Gateway = IP (ou nome) do equipamento do cliente que irá fechar a VPN. Por exemplo firewall ou roteador (célula B6 do arquivo).
Lista CIDR = range da rede do cliente que irá comunicar na VPN. Ex.: 192.168.0.0/24 (célula B28 do arquivo).
As informações de criptografia devem estar alinhadas com o cliente, cada roteado ou firewall tem suas particularidades de criptografia.

IMPORTANTE: Caso o cliente queira uma configuração "redundante", deve-se criar um segundo gateway, porém o chaveamento é MANUAL

selecionar visualização: Conexão VPN

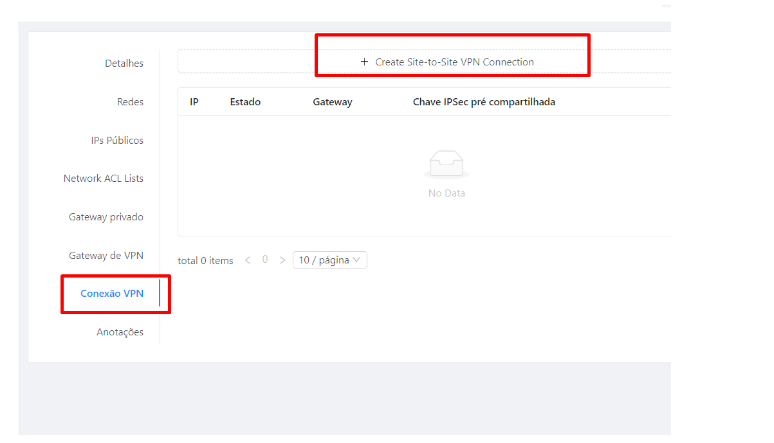

clicar Criar uma conexão VPN

VPC > Clica na vpc criada> Select View = VPN Connection .

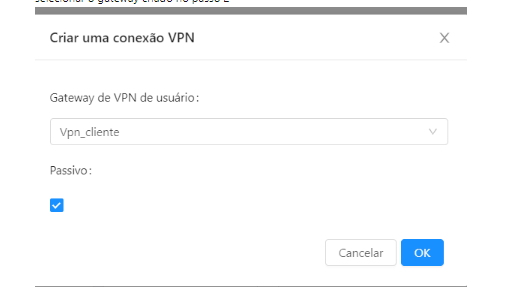

selecionar o gateway criado no passo 2

Obs.: A opção passiva indica quem ira receber a conexão, para os cliente gerenciados, evitar de ativar essa opção, assim podemos reiniciar ou parar a VPN para uma eventual manutenção.

Adicionar uma nova placa de rede para VPN nas VM's
(caso não seja a rede default)

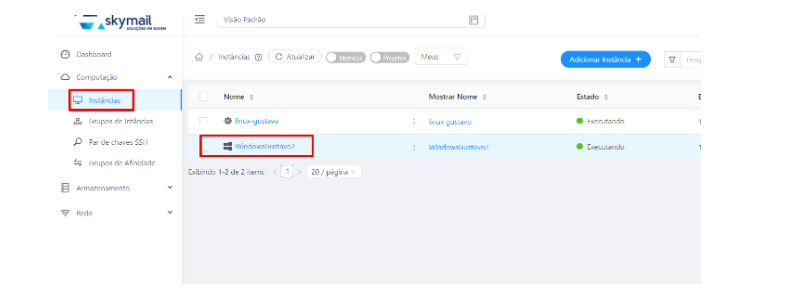

no painel do cloud:
- selecionar VM

selecionar aba Adaptadores de Rede

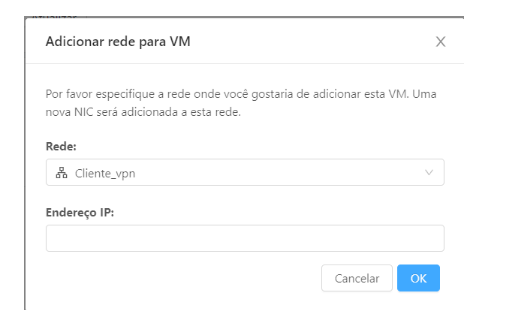

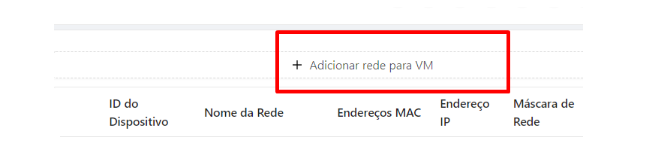

clicar adicionar rede para VM

selecionar a rede da VPN

Adicionar a rota da VPN nas VM's
(caso não seja a rede default)
no windows:

abrir o prompt de comando (admin)

executar o comando route para adicionar a rota

Windows
route ADD destination_ip MASK destination_mask vpc_gateway -p

Exemplo:
route ADD 192.168.10.0 MASK 255.255.255.0 10.2.0.254 -p

Linux
ip route add destination_ip/destination_mask via vpc_gateway dev destination_interface

Exemplo:
ip route add 192.168.10.0/24 via 10.2.0.254 dev eth1
adicionar a rota ao arquivo para ficar persistente:
#/etc/sysconfig/network-scripts/route-eth1
192.168.10.0/24 10.2.0.254 dev eth1

Para adicionar Rotas permanentes no Rocky Linux 8:

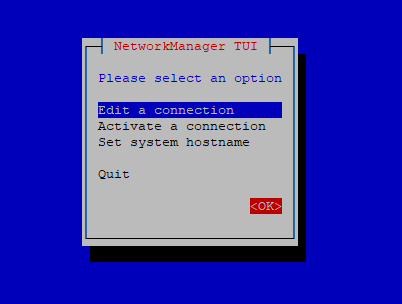

Execute o comando nmtui e selecione Edit a Connection:

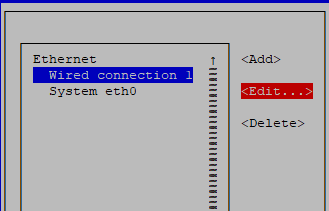

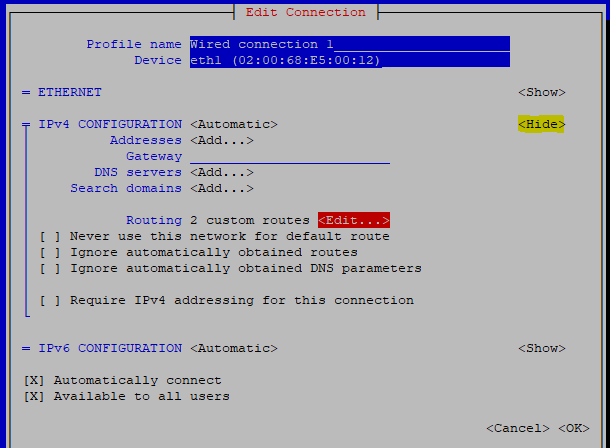

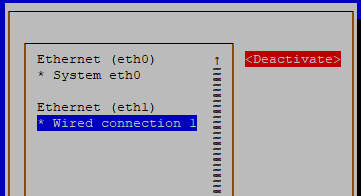

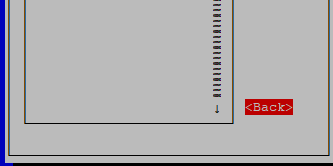

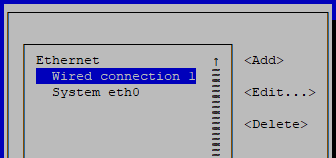

Selecione a rede eth1 ou a rede que deseja adicionar a rota, no exemplo a baixo sera a interface Wired Connection 1 (eth1) e clique em Edit:
